Odată cu dezvoltarea rapidă a domeniilor medical, aviatic, aerospațial, semiconductor și energetic, cerințele de performanță pentru componentele cheie cresc constant, ceea ce a promovat progresul tehnologiei și echipamentelor de procesare. În aceste domenii, alegerea tehnologiei de tăiere a componentelor este crucială pentru calitatea și performanța produsului. Deși tehnologiile tradiționale de tăiere mecanică și de tăiere cu apă la presiune înaltă sunt utilizate pe scară largă, tăierea cu laser devine treptat prima alegere datorită avantajelor sale în eficiența prelucrării, precizie și respectarea mediului. Tehnologia de tăiere cu laser iradiază direct materialul printr-un fascicul laser de înaltă energie pentru a obține o tăiere de înaltă precizie și de înaltă eficiență. În același timp, nu produce un contact fizic evident în timpul procesului de tăiere, reducând astfel poluarea mediului și conformându-se conceptului de producție ecologică.
Tehnologia de tăiere cu laser și-a demonstrat superioritatea în multe scenarii de aplicare. De exemplu, în domeniul medical, pe măsură ce țara mea intră într-o societate îmbătrânită, cererea de pe piață pentru stenturi intravasculare a crescut, iar rata de creștere a pieței a depășit 20% în ultimii ani. Tehnologia de tăiere cu laser are potențialul de a fi utilizată pe scară largă în prelucrarea stentului intravascular datorită preciziei și adaptabilității sale ridicate. Cu toate acestea, tăierea tradițională cu laser poate provoca deteriorarea termică a materialului în unele cazuri, care va forma deșeuri mici și un strat afectat de căldură pe suprafața materialului, afectând astfel performanța și durata de viață a materialului. Pentru a depăși aceste limitări, tehnologia de tăiere cu laser ghidată de apă a apărut ca o metodă de tăiere inovatoare. Prin introducerea fluxului de apă în timpul procesului de tăiere cu laser, poate reduce eficient daunele termice și poate îmbunătăți calitatea suprafeței materialului tăiat.
Ce este laserul ghidat de apă
Tehnologia de tăiere cu laser ghidată de apă este o metodă inovatoare de prelucrare a compozitelor care utilizează un jet de apă pentru a ghida fasciculul laser pentru a tăia cu precizie piesa de prelucrat. Miezul acestei tehnologii este utilizarea diferitelor caracteristici ale indicelui de refracție ale apei și aerului. Când fasciculul laser este îndreptat către interfața apă-aer la un anumit unghi, dacă unghiul incident este mai mic decât unghiul critic de reflexie totală, fasciculul laser va fi reflectat total și nu va pătrunde în interfață, asigurând astfel că laserul energia este efectiv limitată și transmisă în fasciculul de apă.
Raza laser este focalizată mai întâi de o lentilă convexă și apoi trece printr-o fereastră de sticlă de cuarț în cavitatea de apă cuplată. Prin reglarea fină a distanței dintre lentila de focalizare și duza cu orificiu, se poate asigura că focalizarea laser este poziționată cu precizie în centrul suprafeței superioare a duzei. Ulterior, fasciculul laser intră într-un jet de apă stabil, unde are loc reflexia totală datorită diferenței de indice de refracție, proces similar cu propagarea luminii într-o fibră optică. În timpul procesării, fasciculul laser focalizat este ghidat de un fascicul de apă de înaltă presiune și transmis direct la suprafața piesei de prelucrat, obținând rezultate de tăiere eficiente și precise.
Avantajele laserului ghidat de apă

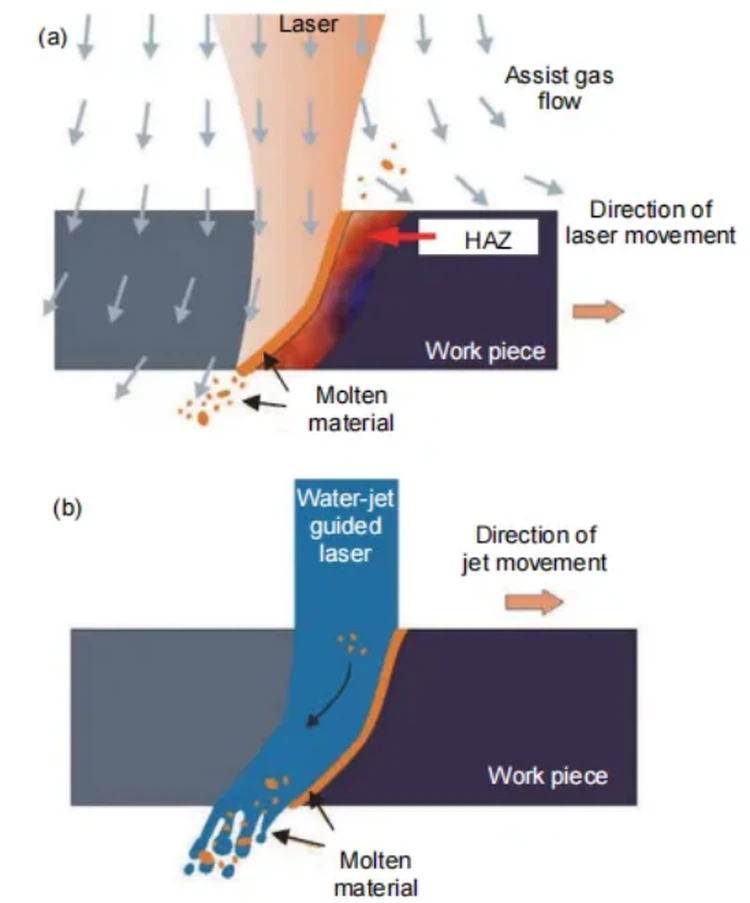

Tehnologia de tăiere cu laser cu jet de apă este o metodă inovatoare de procesare care combină jeturile de apă și razele laser. A fost utilizat pe scară largă în domeniile producției de precizie și micro-prelucrării. În comparație cu tăierea cu laser tradițională, tăierea cu laser ghidată de apă are câteva avantaje unice care o fac deosebit de bună în anumite scenarii de aplicare.
În primul rând, caracteristica distinctivă a tăierii cu laser prin apă este că evită daunele termice. Datorită temperaturii ridicate, tăierea tradițională cu laser poate provoca cu ușurință deformarea termică a materialelor și deteriorarea microstructurii. În tăierea cu laser ghidată de apă, fluxul de apă ejectat răcește eficient materialul în timpul intervalului impulsului laser, ceea ce reduce foarte mult stresul termic al materialului și îi permite să-și mențină proprietățile fizice și chimice originale.
În al doilea rând, fibra de apă are o distanță mare de lucru în timpul funcționării și nu necesită focalizare precisă a fasciculului laser, precum tăierea tradițională cu laser, ceea ce oferă o flexibilitate mai mare pentru prelucrarea materialelor cu geometrii complexe. În plus, debitul de apă nu numai că acționează ca un agent de răcire în timpul procesului de tăiere, dar îndepărtează și materialul topit produs în timpul procesului de tăiere, reducând astfel semnificativ depunerea de poluanți în zona de procesare, ceea ce este deosebit de important pentru mediile de procesare cu cerințele de curățenie.
În plus, deoarece tăierea cu laser ghidată de apă poate obține o îndepărtare de înaltă precizie a materialului, această tehnologie este deosebit de potrivită pentru prelucrarea pieselor cu pereți subțiri și este superioară metodelor tradiționale de prelucrare cu laser în ceea ce privește precizia și calitatea suprafeței. Odată cu dezvoltarea continuă a tehnologiei, tăierea cu laser ghidată de apă este de așteptat să înlocuiască tăierea tradițională cu laser în mai multe domenii și să devină o metodă de procesare mai eficientă și mai ecologică.
Dificultăți tehnice și tendințe de dezvoltare ale tăierii cu laser ghidate de apă
1. Atenuarea laserului în fascicul de apă: Ca metodă avansată de procesare care combină jet de apă și laser, tehnologia de tăiere cu laser ghidată de apă a demonstrat un potențial unic în producția de precizie. Cu toate acestea, datorită atenuării mari de energie a laserului în apă, acest lucru îi limitează eficiența în aplicațiile de mare putere. Mai exact, laserul cu densitate de mare putere din fasciculul de apă are o mare atenuare a energiei datorită împrăștierii și absorbției multiple, ceea ce duce la o scădere a vitezei de procesare. De exemplu, la tăierea materialelor compozite din fibră de carbon cu grosimea de 18 mm, viteza este de numai 5 mm pe minut, ceea ce limitează foarte mult aplicarea acestei tehnologii în prelucrarea materialelor groase. Deși cercetările actuale au dezvăluit principiile de bază ale transmisiei laser în apă, modul de reducere eficientă a acestei atenuări este încă o problemă tehnică de rezolvat. În viitor, materiale dielectrice cu proprietăți mai bune de ghidare a luminii pot fi dezvoltate pentru a înlocui fasciculele de apă, îmbunătățind astfel eficiența tăierii și aplicabilitatea procesului.
2. Provocarea miniaturizării cu jet de apă: În tehnologia de tăiere cu laser ghidată de apă, diametrul jetului de apă afectează direct precizia și lățimea tăierii. Odată cu dezvoltarea tehnologiei de micro-prelucrare, diametrul duzei poate fi redus la 30 de microni, obținându-se astfel o tăiere de înaltă precizie. Cu toate acestea, miniaturizarea ulterioară a jeturilor de apă se confruntă cu o serie de provocări tehnice, inclusiv stabilitatea fasciculului de apă, lungimea efectivă și controlul diametrului spotului laser. Aceste probleme nu afectează doar efectul de tăiere, ci și propun cerințe mai ridicate pentru proiectarea și fabricarea echipamentului. Cercetările viitoare se pot concentra pe optimizarea designului duzei și a dinamicii fluidelor pentru a îmbunătăți în continuare precizia de tăiere, menținând în același timp stabilitatea jetului de apă.
3. Cerințe tehnice pentru prelucrarea găurii duzei: Pentru a asigura calitatea înaltă a tăierii cu laser ghidate de apă, precizia de proiectare și fabricație a găurii duzei sunt cruciale. Orificiul duzei trebuie să aibă o grosime a peretelui extrem de subțire, menținând în același timp rotunjimea de înaltă precizie și nicio conicitate pentru a rezista impactului debitului de apă. În plus, rugozitatea suprafeței interioare a găurii trebuie controlată la un nivel extrem de scăzut pentru a asigura stabilitatea și consistența fasciculului de apă. Aceste standarde de design la cerere mare fac ca prelucrarea orificiilor duzei să fie extrem de dificilă, în special în producția de masă. Cum să mențineți consistența și acuratețea este o provocare cheie cu care se confruntă industria de producție.
4. Complexitatea sistemului de control al alinierii cuplajului: În sistemul de tăiere cu laser ghidat de apă, precizia de cuplare și aliniere a fasciculului laser și a fasciculului de apă afectează direct calitatea tăierii. În prezent, deși au fost adoptate mecanisme de control servo de înaltă precizie, problema cuplării rapide și precise a laserului și a fasciculului de apă nu a fost complet rezolvată. Pentru a îmbunătăți acuratețea de cuplare, este necesar să se introducă sisteme de detectare și calibrare mai avansate, cum ar fi sistemul de detectare a cuplarii cu fascicul de apă și focalizarea laser, sistemul de poziționare a piesei de prelucrat etc. Integrarea și optimizarea acestor sisteme sunt cheia realizării tăiere cu laser de înaltă precizie ghidată de apă.
5. Cercetare insuficientă sistematică a procesului: Deși tehnologia laser ghidată de apă a arătat multe avantaje în teorie, controlul procesului se confruntă încă cu multe provocări în aplicațiile practice. În prezent, industriei nu dispune de o tehnologie completă de procesare și un sistem de evaluare, ceea ce face dificilă menținerea unor indicatori cheie, cum ar fi eficiența prelucrării, acuratețea și integritatea suprafeței materialului. Lipsa acestei cercetări de proces face ca adaptabilitatea tehnologiei de tăiere cu laser ghidată de apă să fie slabă în diferite materiale și condiții de grosime. Prin urmare, este nevoie de cercetare mai sistematică a procesului în viitor pentru a stabili o bibliotecă cuprinzătoare de parametri ai procesului și standarde de evaluare, astfel încât să sporească potențialul de aplicare industrială al tehnologiei laser ghidate de apă.
