Ce este sensibilitatea la aliniere?
Sensibilitatea la aliniere este o măsură cheie care descrie gradul în care un laser, un rezonator optic sau un alt sistem optic răspunde la nealiniere. Atunci când o componentă din rezonator-cum ar fi un cuplaj de ieșire-suferă o deviație unghiulară, poziția și direcția de propagare a fasciculului intracavitate se modifică în consecință.
Sursele de dezaliniere sunt diverse: contact manual cu componentele optice, solicitarea mecanică asupra carcasei laserului, dilatarea termică indusă de modificările temperaturii ambiante și chiar efectele termice generate de funcționarea proprie a laserului (cum ar fi componentele asimetrice ale efectului de lentilă termică)-toate acestea pot duce la o dezaliniere echivalentă.
Mecanismul fizic al alinierii greșite: cum „se rătăcește” un fascicul?

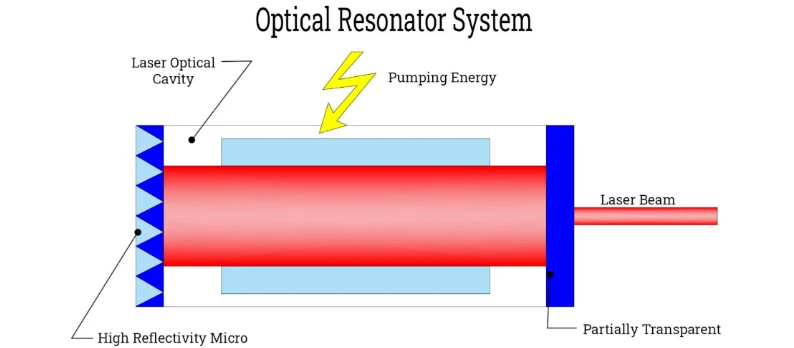

Într-un rezonator optic cu două-oglinzi, axa optică este definită ca linia care leagă centrele de curbură ($C_1$ și $C_2$) ale celor două oglinzi de capăt. Când oricare oglindă suferă o deviere unghiulară, centrul său de curbură corespunzător se schimbă, iar axa optică se modifică în consecință.
Pentru rezonatoarele care conțin o deschidere-inclusiv deschiderea efectivă a oglinzilor cavității în sine-înclinarea oglinzii determină deplasarea axei optice în raport cu deschiderea; aceasta este echivalentă cu deschiderea care devine decentrată în raport cu axa rezonatorului. O deschidere decentrată face ca modurile proprii ale rezonatorului să se transforme într-o suprapunere de moduri simetrice și antisimetrice, degradând astfel calitatea intrinsecă a fasciculului de ieșire.
Nealinierea are, de asemenea, o dimensiune dinamică: vibrațiile mecanice ale oglinzilor din cavitate se traduc prin fluctuații de îndreptare în fasciculul de ieșire, amploarea acestui efect fiind determinată de proiectarea rezonatorului. În consecință, optimizarea designului pentru a minimiza sensibilitatea la erorile de aliniere servește ca o strategie eficientă pentru îmbunătățirea stabilității îndreptării fasciculului.
Tipuri de rezonatoare și diferențe inerente de stabilitate
Rezonatorii de diferite configurații prezintă diferențe mari în „toleranța” lor la dezaliniere. Înțelegerea acestor diferențe este fundamentală pentru proiectarea sistemelor laser robuste.
